NAVI Titanium predstavljatitanijumske anodne korpe za galvanizaciju, napravljen za kontroliranu isporuku struje i zamjenu u linijama za oplatu. Kupci mogu provjeriti kapacitet tvornice kroz namjensko oblikovanje, termičku{1}}obradu i elektrohemijske proizvodne resurse umjesto da se oslanjaju na kataloške tvrdnje. Opremljen sa pet industrijskih -kolica sa cirkulacijom vrućeg zraka{4}}kolica, dvije hidrauličke prese od 4.500-tona, 10.000 kompleta opreme za elektro-katalitičku oksidaciju i preko 60 drugih jedinica, postrojenje podržava različite dimenzije i zahtjeve serije. Pažnja prema načinu utovara, rasporedu kontakata, odabiru premaza i servisnoj evidenciji također pomaže kupcima da uporede opcije prije naručivanja.
Rješenje NAVI Titanium
NAVI Titanium radi sa laboratorijskim timovima i elektrohemijskim istraživačima kojima su potrebne ponovljive strukture elektroda za eksperimentalnu validaciju i povećanje-. Više od 20 tehnologija dobilo je CNIPA patente, dok su praktični projekti proširili ove rezultate na galvanizaciju, elektrolikovanje, tretman otpadnih voda i primjenu elektrolitičke bakarne folije. Za elektrode u obliku korpe, pažnja je posvećena otvaranju mreže, strukturi zida, tačkama suspenzije, kontaktnim površinama i aktivnom izboru premaza, omogućavajući konfiguraciju da odgovara rasporedu rezervoara i uslovima rada.
NAVI Titanium predstavlja izbliza vizuelni prikaz svojih cilindričnih držača elektroda, pokazujući otvoreni okvir, tačke pričvršćivanja i detalje obrade površine. Konfiguracija na slici je namijenjena za ćelije za oblaganje gdje prijenos struje i opterećenje materijala moraju ostati dosljedni tijekom rada.
Aplikacija
Titanijumske anodne korpe za galvanizacijuod NAVI Titaniuma su projektovani za PCB linije, uključujući vertikalnu kontinuiranu oplatu i horizontalne transportne sisteme, gdje provode precizan razmak između anode{0}}do-katode. Oblik elektrode se obično sastoji od pravougaonih ili D-oblikovanih titanijumskih košara razreda 1 u kojima se nalaze bakrene kuglice visoke -fosforne čistoće iza fine ekspandirane mreže, koja zadržava fragmente dok održava prijenos jona. Scenariji primarne upotrebe obuhvataju bakreno oblaganje kroz{7}}otvore, slijepo punjenje mikroprostora, oblaganje uzorkom i završnu završnu obradu, zahtijevajući konzistentno otapanje i minimalan talog za ravnomjerno,-taloženje visokog prinosa.

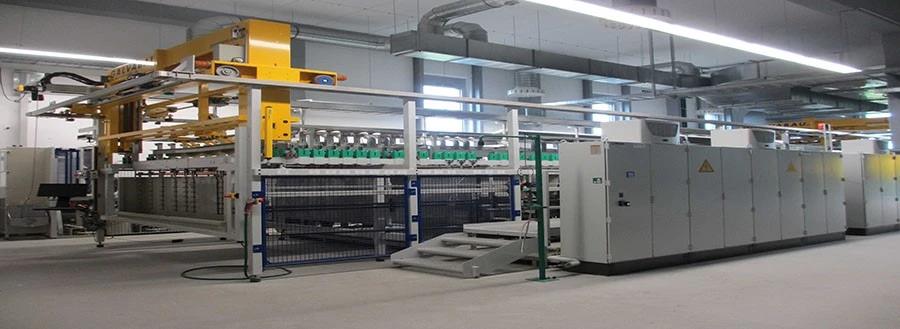

Pregled linije i primjena: Dizajniran za bakarnu galvanizaciju PCB-a visokog{0}}omjera-odnosa, VCP linije transportuju panele vertikalno kroz kadu uz intenzivno miješanje elektrolita. Ovo osigurava ravnomjerno taloženje bakra u unutrašnjosti kroz-rupe i mikroprozore, što ga čini neophodnim za naprednu proizvodnju HDI, IC supstrata i krutih-savitljivih ploča gdje uniformnost polaganja direktno određuje prinos.

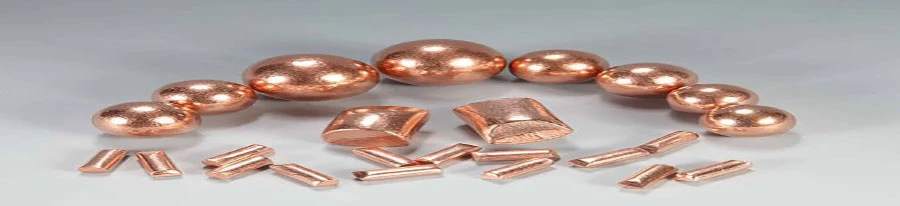

Oblik elektrode: anode su precizno-konstruirane pravokutne ili D-koše napravljene od komercijalno čistog Ti. Ispunjene su bakarnim kuglicama visoke -fosforne čistoće i zatvorene finom ekspandiranom mrežom. Ova mreža efektivno zadržava manje otapajuće fragmente dok omogućava neograničen ionski prijenos, a korpe su raspoređene u suprotnim anodnim-katodnim bankama za optimalnu raspodjelu polja.
Raspon konfiguracije: Korpe nude aktivnu dužinu od 500–1500 mm, sa proširenim otvorima mreže koji se obično kreću od 3×10 mm do 5×15 mm i debljinom stijenke od 1,5–2,5 mm. Dostupni su dizajni sa više-odjeljaka sa pojedinačnim izvorima struje kako bi se omogućilo precizno profiliranje gustine struje duž visine panela, kompenzirajući varijacije u otpornosti rješenja.
Scenariji upotrebe: Ove anode se postavljaju u primarnu bakarnu oblogu, slijepo punjenje mikroprocesa i procese{0}}nagradnje. U takvim aplikacijama, održavanje stabilnog razmaka anode-od-katode i postizanje konzistentnog rastvaranja bakra bez mulja-su kritični za sprječavanje nodulacije i osiguravanje visokog prinosa pri prvom-prolasku u finim-kolama.
Pregled i primjena linije: Horizontalne linije za navodnjavanje{0}}kutije obrađuju tanka kruta jezgra i fleksibilne PCB-e uz visoku propusnost. Paneli se transportuju horizontalno, a raspored elektroda koristi gornje i donje anodne grupe za stvaranje simetrične distribucije struje. Ova konfiguracija je od vitalnog značaja za minimiziranje savijanja i postizanje ujednačene debljine bakra na obje strane osjetljivih podloga istovremeno.
Oblik elektrode: Faktor oblika je nisko{0}}pravougaona korpa sa niskim profilom napravljena od titanijuma stepena 2, koja uključuje bočne stijenke-pojačane rebrama kako bi se spriječilo skretanje. Zavareni mrežasti džepovi sadrže kugle od čistog bakra bez premošćavanja. Da bi se riješili efekti ivica, često se koriste segmentirane korpe sa integrisanim DSA krajnjim-štitom, usmjeravajući struju precizno u područje aktivnog panela i dalje od ivica.
Raspon konfiguracije: Standardne korpe se kreću od 800 do 2000 mm dužine i 300 do 600 mm širine. Veličina mreže varira od 2×6 mm do 6×12 mm kako bi se uravnotežilo zadržavanje bakra i protok elektrolita. Opcioni površinski tretmani, kao što je specijalizirano jetkanje ili premazi, primjenjuju se kako bi se usporilo formiranje pasivnog filma i održao stabilan anodni potencijal tijekom produženih ciklusa proizvodnje.
Scenariji upotrebe: NAVI Titanium primarne primjene su oblaganje uzoraka, bakar i završno taloženje{0}}uključujući kalaj i nikl-zlato na kontaktnim prstima. Ove anode značajno smanjuju stvaranje anodnog mulja, omogućavaju lako dopunjavanje kuglica bez prekida proizvodnje i produžavaju vijek trajanja kupke, direktno poboljšavajući stabilnost procesa i smanjujući vrijeme zastoja u održavanju.
Vodič za kupovinu
Kontrola kvaliteta (QC)
Napravljene za linije za oblaganje, naše titanijumske korpe bezbedno drže anode dok obezbeđuju ujednačenu distribuciju struje i stabilno otapanje metala. Svaka pošiljka dolazi sa dokumentacijom provjerenog kvaliteta, tako da kupci stječu puno povjerenje u integritet materijala i sljedivost. Čvrsta kontrola procesa održava rezultate doslednim, smanjujući rizik od izvora i olakšavajući usklađenost. Sa odgovornom podrškom i pouzdanom opskrbom, pomažemo globalnim kupcima da se neometano povećaju. Udružite se s nama za trajne performanse u zahtjevnim operacijama oblaganja.
| Potvrda o analizi | ||
| Dobavljači materijala od titana: | Dobavljači prekursora premaza: | COA proizvoda: |
|
|
|
|
|
Dokumenti o materijalu od titanijuma: kliknite za preuzimanje |
Dokumenti materijala za premazivanje: kliknite za preuzimanje |
|
Proces proizvodnje
Proizvodnja počinje odabirom titanijuma koji odgovara hemiji elektrolita i oplata, nakon čega slijedi precizno sečenje i savijanje mrežastih ili perforiranih dijelova u stabilan profil košare. Zakrivljeni zidovi, osnova, obod, jezičci za podizanje i tačke vešanja su poravnati kako bi korpa bila bezbedno postavljena unutar rezervoara za oplatu. Zavarivanje ili mehaničko spajanje stvara čvrste veze uz očuvanje otvorenih površina za cirkulaciju elektrolita i ravnomjeran prijenos jona. Priprema površine uklanja ostatke i stvara čist interfejs za odabrani katalitički premaz. Aktivni sloj se zatim nanosi kroz kontrolirane cikluse premaza kako bi se postiglo dosljedno elektrohemijsko ponašanje na izloženim površinama. Posebna pažnja posvećena je trenutnim-kontaktnim zonama, balansu korpe, pristupu elektrolitu i kompatibilnosti sa elementima za oblaganje koji se koriste za kontinuiranu proizvodnju.
Istorija proizvoda
Titanijumske anodne korpe za galvanizacijufunkcionisale su isključivo kao inertni kontejneri za fosforizovane bakrene kuglice. Mrežna geometrija korpe nije učinila malo da reguliše kinetiku rastvaranja, a stvaranje anodne sluzi je bilo inherentno. Često nadopunjavanje, nedosljedan razmak između anode-do-katode i kontaminacija u kupelji izazvana muljem-ograničila je prinose finih- linija, uspostavljajući potrebu za dimenzionalno stabilnijim i čistijim anodnim sistemom u PCB oplati.
Faza 2: Ispitivanje uvezene nerastvorljive titanijumske anode (1990–2000)

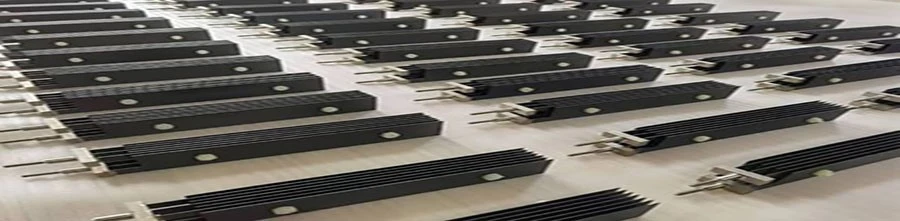

Uvedene su prekomorske nerastvorljive Ti elektrode obložene oksidima plemenitih metala. Ovo je eliminisalo rukovanje bakrenim kuglicama i sluz, stabilizujući geometriju elektrode. Međutim, visoki uvozni troškovi, loša tehnička podrška i pasivizacija premaza pod velikom gustinom struje spriječili su masovno usvajanje. Oni su dokazali koncept stabilnih anoda-bez održavanja, ali su ostali ograničeni na nišne,-aplikacije visoke klase.
Pojavile su se prve domaće jednoslojne ti-slojne IrO₂-Ta₂O₅ elektrode obložene Ti, smanjujući troškove i oslanjanje na uvoz. Homogeni katalitički premaz pružio je umjeren vijek trajanja, ali je patio od selektivnog iscrpljivanja na rubovima i ubrzanog kvara u agresivnim elektrolitima bakrovog sulfata. Iako je bila kritična prekretnica za lokalizaciju, njegova trajnost i ujednačenost distribucije struje nedostajali su za pojavu visokopropusnih vertikalnih neprekidnih linija za oblaganje.
Faza 4: troslojno gradijentno sazrevanje kompozitnog premaza (2010–2020)
NAVI Titanium je usvojio troslojnu gradijentnu arhitekturu-vezujući međusloj, aktivno jezgro bazirano na Ir-i zaštitni vanjski sloj-postao je standard. Ova struktura je pružila izuzetnu adheziju, otpornost na fluoride i ujednačenu efikasnost struje. U kombinaciji sa optimizovanim proširenim mrežastim dizajnom, omogućio je potpunu zamenu rastvorljivih korpi u VCP linijama, postižući precizno taloženje bakra za HDI i IC podloge bez održavanja anode.
Vođeni održivošću i naprednim pakovanjem, premazi od nano-dispergiranih nisko-iridijum oksida smanjuju opterećenje plemenitih metala za preko 40% bez žrtvovanja aktivnosti. NAVI Titanium primjenjuje optimizaciju životnog ciklusa kroz zatvorenu-petlju titanijumskog supstrata ponovno-prevlačenje i-dijagnostiku trošenja premaza u realnom vremenu. Ova era prebacuje korpu Ti elektroda sa potrošne komponente na regenerabilnu, inteligentnu elektrohemijsku imovinu usklađenu sa ugljično-neutralnom proizvodnjom.
Upravljanje revizijom crteža
Kada kupac ažurira crtež sa Rev.A na Rev.B, najnovija verzija se pregleda prije početka proizvodnje. Broj crteža, šifra revizije, datum revizije i primjenjiva referenca narudžbe mogu se provjeriti u odnosu na prethodnu verziju kako bi se utvrdilo koji dokument treba koristiti za novu seriju. Ovo je posebno korisno za ponovljene narudžbe gdje nekoliko verzija crteža može postojati u historiji kupovine. Potvrda trenutne revizije prije proizvodnje pomaže u sprječavanju korištenja zastarjelog crteža kada je korisnik već izdao ažuriranu verziju.
Pregled promjena dimenzija, spojeva i premaza
Promjene između revizija crteža mogu se pregledati stavku po stavku prije nego što se ažurirana verzija potvrdi za proizvodnju. Promjene dimenzija mogu uključivati ukupnu dužinu, širinu, debljinu, dimenzije otvora, razmak ili položaj rupa. Promjene veze mogu pokriti lokaciju veze, veličinu, orijentaciju ili detalje pričvršćivanja, dok promjene premaza mogu uključivati tip premaza, zahtjeve pokrivenosti, raspon debljine ili određene površine. Kada se ove razlike identifikuju i potvrde, najnoviji crtež postaje referenca za novu narudžbu. Ovo omogućava većim nabavnim organizacijama, proizvođačima opreme i inženjerskim kompanijama jasniji trag revizije i smanjuje rizik od korištenja zastarjelih dimenzija, prethodnih detalja povezivanja ili zamijenjenih zahtjeva za premazivanje.
Razvoj proizvoda
NAVI Titanium koristi potpuno zaštićeni proizvodni lanac, počevši od ultra-niskih intersticijalnih supstrata od metala ventila, dizajniranih za optimalnu provodljivost i mikrostrukturni integritet. Samorazvijen troslojni premaz sa gradijentom-koji uključuje visoko-vezni međusloj, nano-modificirano IR-bazirano aktivno jezgro sa precizno dispergiranim mjestima za smanjenje opterećenja iridijumom, i{8} naneseni trajni sloj otporan na pasivnost{8}. Ova arhitektura izdržava agresivne organske materije i fluor u procesnim tečnostima HDI i IC supstrata, isporučujući izuzetno nizak višak kiseonika koji smanjuje potrošnju energije. Istovremeno garantuje produženi vijek trajanja aktivne komponente pod impulsnim operacijama velike -amperaže, eliminirajući skupe cikluse ponovnog premaza. Ova potpuno{14}}unutarnja vertikalna integracija eliminiše varijabilnost performansi iz vanjskih izvora.
NAVI Titanium pruža preciznu strukturnu prilagodbutitanijumske anodne korpe za galvanizaciju-ne-aktivni element koji nije žrtvovan za taloženje metala-za savladavanje uslova obrnutog taloženja asimetričnog impulsa. Dizajniranjem optimiziranih proširenih uzoraka mreže sa stupnjevanim širinama niti i prilagođenim rasporedom usmjeravanja punjenja, ivični-efekti su neutralizirani, osiguravajući homogeno potencijalno polje na cijeloj površini panela. Ovo eliminiše lokalnu razgradnju organskih aditiva i nodulaciju metala-fatalne nedostatke u finoj-proizvodnji HDI i IC supstrata. U kombinaciji sa dubokim dizajnom-nivoa podloge, uključujući integrisane opcije kanala za hlađenje za termičku konzistentnost, isporučuje bez-slijepo punjenje mikroprijenosa i -snagu izbacivanja otvora. Rezultat je visok{13}}prinos, dugotrajan-nerastvarajući aktivni sklop koji pruža neusporedivu operativnu konzistentnost i smanjene ukupne troškove.
FAQ
1. Možete li dati uzorke prije naručivanja na veliko?
+
-
Da. Količina uzorka i vrijeme pripreme zavise od traženih specifikacija. Kupci mogu poslati crteže, referentne uzorke ili detalje o aplikaciji kako bismo mogli potvrditi odgovarajući raspored uzoraka i ponudu.
2. Da li pregledavate gotovu robu prije slanja?
+
-
Da. Svaka gotova narudžba se provjerava prije slanja. Relevantni zapisi o inspekciji ili fotografije se također mogu dostaviti kada je to potrebno.
3. Kako je roba upakovana za otpremu?
+
-
Za redovne pošiljke, roba je prvo zaštićena vodootpornim papirom i pjenom za jastuk unutar kartona. Dostupne su standardne drvene futrole za veće ili{1}}udaljene pošiljke za dodatnu zaštitu tokom rukovanja i transporta. Ako imate posebne zahtjeve za pakovanje, kao što su posebno označavanje, specifikacije vanjskog-fuzija ili dodatna zaštita, možemo organizirati pakovanje prema vašim uputstvima.
4. Možete li osigurati pravovremenu isporuku nakon potvrde narudžbe?
+
-
Dogovaramo proizvodnju i otpremu prema potvrđenom rasporedu narudžbi. Prije prihvaćanja narudžbe, provjerava se očekivano vrijeme pripreme prema specifikacijama, količini i trenutnom proizvodnom kapacitetu.
5. Možete li dati prilagođene specifikacije za različite aplikacije?
+
-
Naš prodajni tim tada može potvrditi primjenjive specifikacije, ponudu, aranžman uzorka i očekivano vrijeme isporuke prije potvrde narudžbe.
