Izbor pravogsinterovani metalni prahjer filterski element nije igra pogađanja. Svaka odluka o vrsti praha, veličini čestica i omjeru miješanja direktno oblikuje način na koji gotovi filter radi - koliki protok dozvoljava, koliko precizno odvaja čestice i koliko dugo preživljava u zahtjevnim radnim uvjetima. Bilo da radite sa PEM sistemima za elektrolizu vode, opremom za tretman otpadnih voda ili proizvodnim linijama poluvodiča, razumijevanje odnosa između karakteristika praha i strukture pora je ono što razdvaja pouzdan filter od skupog kvara.
Ovaj vodič prolazi kroz osnovne principe iza-za-usklađivanje pora, istražuje kako raspodjela veličine čestica utječe na preciznost filtracije i objašnjava kako prilagođeni sistemi praha pomažu inženjerima da optimiziraju uvjete filtera za specifične primjene.
Kako uskladiti sinterirani metalni prah sa potrebnom veličinom pora?
Da biste uskladili ciljnu veličinu pora sa topljenim metalnim prahom, prvo morate razumjeti šta kontrolira formiranje pora tokom sinterovanja. Kada pritisnete rastresiti metalni prah i zagrejete ga ispod tačke topljenja, čestice se lepe zajedno na mestu gde se dodiruju, ostavljajući praznine između sebe. Inženjeri ove prazne prostore nazivaju "strukturom pora". Početni puder ima mnogo veze s tim koliko su ove pore velike, okrugle i raširene.
Veličina čestica praha kao primarna varijabla
Prosječne veličine rupa u gotovom filteru su veće jer su razmaci između čestica veći kada su praškovi grublji. Finiji puderi ostaju bolje upakovani zajedno i ostavljaju manje praznina. Mnoga istraživanja u oblasti metalurgije praha su pokazala da je vrijednost D50 sirovog praha usko povezana sa srednjom veličinom pora. Međutim, odnos nije ravan jer oblik čestica, površina i temperatura sinteriranja mijenjaju krajnji rezultat.
U stvarnom životu, to znači da kompanija koja želi postići ocjenu filtracije od 10 μm treba vrlo različitu mješavinu praha od kompanije koja želi postići ocjenu filtracije od 50 μm. Raspodjela veličine čestica mora se planirati, a ne samo dogoditi.
Uloga čistoće praha i sadržaja kiseonika
Obratite posebnu pažnju na to koliko kiseonika ima u prahu od titanijuma. Visok nivo kiseonika stvara slojeve oksida na površini koji sprečavaju rast vrata tokom sinterovanja. Ovo slabi porozni kostur i smanjuje njegovu električnu provodljivost, što je veliki problem u elektrohemijskim procesima poput PEM elektrolize. Titanijum u prahu koji je veoma čist i sa malo kiseonika pomaže da vratovi budu čistiji, zidovi pora pravilniji, a metal otporniji na rđanje tokom vremena. U poređenju sa standardnim opcijama-klase, prah sa sadržajem kiseonika koji se održava ispod 0,15 težinskih procenata obično pruža mjerljivo bolju provodljivost i mehanički integritet u filterskim elementima od sinterovanog poroznog titanijuma.

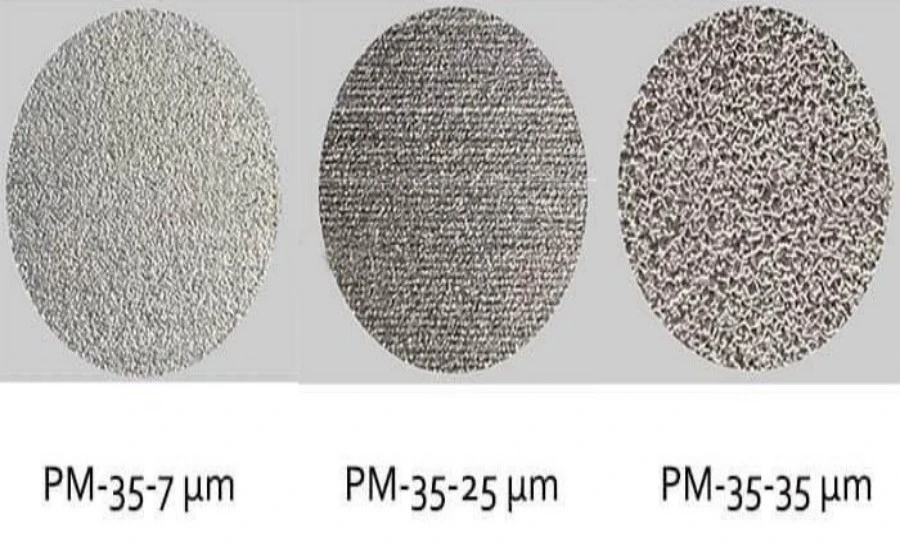

Veličina čestica sinterovanog metalnog praha za različite veličine pora filtera
Morate znati kako se rasponi veličine čestica odnose na gotove dimenzije pora u različitim sistemima materijala kako biste ciljnu ocjenu filtracije pretvorili u specifičan standard praha.
Titanijum u prahu i kontekst PEM elektrolize
Prilikom izrade PEM vodonika, filterski elementi od sinterovanog titana obično rade u rasponu veličine pora od 5-80 μm. Oni održavaju strukturu čvrstom pod različitim pritiscima, a istovremeno propuštaju vodu i gas da efikasno prolaze. Da biste dobili pore koje su bliže jedna drugoj, oko 5-20 μm, potrebni su vam titanijumski prahovi s vrijednošću D50 između 20 i 45 μm i čvrstom distribucijom veličine čestica. Kada se distribucije šire, veličine pora postaju manje konzistentne, što šteti i točnosti filtracije i sposobnosti ponavljanja rezultata između proizvodnih serija.
Ujednačenost praha od serije do serijesinterovani metalni prahje varijabla kvaliteta kojoj se ne pridaje dovoljno pažnje. Može doći do promjena u pritisku tačke stvaranja mjehurića i propusnosti između filterskih elemenata kada se D50 pomiče za samo nekoliko mikrometara između serija praha. Ovo su važni faktori u preciznim elektrohemijskim upotrebama.
Prahovi na bazi nerđajućeg čelika i nikla-za širu industrijsku upotrebu
Titanijum nije potreban za sve upotrebe filtera. Na mjestima s visokim temperaturama ili laganom korozijom, prahovi na bazi nerđajućeg čelika i nikla- su bolji od titanijuma jer ne moraju biti tako skupi. Način na koji se veličine pora ovih materijala skaliraju je sličan: finiji prahovi čine finije pore. Ali oni se ne sinteruju kao titanijum, i potrebno je promeniti najbolje prozore temperature sinterovanja da bi se dobio isti nivo ujednačenosti pora i mehaničke čvrstoće.
Kako sinterirani metalni prah kontrolira ciljane strukture pora
Struktura pora, širina grla i putanje namotaja filterskog elementa od sinterovanog metalnog praha određuju se načinom na koji je prah oblikovan i uslovima pod kojima se zagrijava. Budući da se sfere pakuju na geometrijski konzistentniji način, one imaju tendenciju da naprave više izotropnije i ujednačenije mreže pora od neravnih prahova. Ova izotropija je važna kada inženjeri moraju unaprijed znati propusnost umjesto da imaju mnogo različitih otpora protoka.
Gradijentne strukture pora kroz gradaciju praha
Gradijentni filterski elementi rade planirano miješanjem krupnog i finog praha. Oni imaju grublji potporni sloj i finiji sloj filtracije. Deblji sloj mu daje mehaničku čvrstoću i visoku propusnost, dok tanji sloj na vrhu daje preciznu detekciju cilja. U poređenju sa jednako finim filterom, ovaj dizajn smanjuje pad pritiska uz zadržavanje mogućnosti odvajanja. Da bi se osiguralo da se dva sloja dobro drže zajedno, omjer gradacije i količina skupljanja koju obje frakcije praha doživljavaju tokom sinterovanja moraju se pažljivo kontrolisati.
Odabir sinteriranog metalnog praha za različite zahtjeve propusnosti
Nivo poroznosti, veličina pora i dobro povezivanje pora određuju koliko lako se tekućina može kretati kroz porozni materijal. Filterski elementi-veće poroznosti propuštaju više tekućine, ali mehanički možda neće biti tako jaki. To je moguće korištenjem grubljih prahova ili nižim pritiscima zbijanja. Elementi sa manje poroznosti mogu podnijeti veće razlike pritisaka, ali otežavaju kretanje fluida kroz njih.
Balansiranje poroznosti, čvrstoće i tačnosti filtracije
Inženjerski izazov je pronaći količinu poroznosti koja zadovoljava potrebe fluksa bez utjecaja na čvrstoću konstrukcije u opsegu radnog tlaka. U industrijskim postavkama visokog{1}}pritiska, sinterirani porozni metalni filterski elementi napravljeni od visoke-sinterovani metalni prahlegure zadržavaju svoj oblik čak i kada su mnogo puta opterećene i rasterećene, što bi deformiralo mekše materijale. Određivanje aktivnosti sinterovanja praha, što je mjera koliko lako čestice praha formiraju jake metalurške veze, pomaže da se utvrdi da li će određeni prah napraviti okvir s odgovarajućom vlačnom i tlačnom čvrstoćom uz pravu količinu poroznosti.
Optimiziranje uslova filtera kroz prilagođeni sinterirani metalni prah
Većinu vremena, standardni puderi nisu najbolji izbor za posebne namjene filtera. Prilagođene formulacije sinteriranog metalnog praha kreirane su s proizvođačima filtera tako da inženjeri mogu kontrolirati veličinu pora, propusnost, čvrstoću i kemijsku kompatibilnost sve u isto vrijeme. Ovo je bolje nego da morate birati između ovih stvari kada koristite generički puder.
{0}}Dugoročne performanse i troškovna efikasnost
Precizno usklađivanje praha produžava vijek trajanja filtera snižavanjem nivoa naprezanja u određenim područjima duž zidova pora, sprječavajući rane zamorne pukotine tokom ciklusa pritiska i održavajući oblik pora stabilnim tokom vremena. U velikim projektima zelenog vodonika sa stotinama filterskih elemenata koji uvijek rade, čak i malo povećanje prosječnog vremena između popravki znatno smanjuje troškove održavanja i zastoja sistema. Praškaste podloge visoke{2}}čistoće također održavaju procesne tokove čistima, što znači da elektrohemijski dijelovi koji se nalaze dalje na liniji traju duže.
Zaključak
Proces uparivanjasinterovani metalni prahUvjeti filtriranja su zasnovani na nauci i povezuju izbor sirovina s tim koliko dobro na kraju funkcionišu. Veličina čestica praha određuje veličinu pora. Otpornost na koroziju i provodljivost se zasnivaju na čistoći i nivou kiseonika. Gradijentne strukture se sastoje od omjera gradijenata. Čvrstoća skeleta se kontrolira djelovanjem sinteriranja. Da biste napravili filterske elemente koji dosljedno rade u teškim industrijskim uvjetima, morate optimizirati sve varijable u isto vrijeme, a ne samo jednu po jednu.
FAQ
1. Koji raspon veličine čestica sinterovanog metalnog praha se obično koristi za PEM elektrolizne filterske elemente?
+
-
Za PEM aplikacije koje ciljaju veličine pora u rasponu od 5-20 μm, obično se specificiraju titanijumski prahovi sa D50 između približno 20 i 45 μm. Čvršće distribucije veličine čestica unutar tog opsega poboljšavaju uniformnost pora i konzistentnost serije-do-koje su kritične u preciznim elektrohemijskim sistemima.
2. Kako sadržaj kiseonika u prahu titanijuma utiče na performanse sinterovanog filtera?
+
-
Veći sadržaj kiseonika formira površinske oksidne filmove koji ometaju rast vrata između čestica tokom sinterovanja. Ovo slabi porozni kostur, smanjuje električnu provodljivost i smanjuje otpornost na koroziju. Kontrolisanje sadržaja kiseonika ispod 0,15 tež% u titanijumskom prahu visoke{3}} čistoće daje primetno bolji mehanički integritet i provodljivost u gotovim elementima filtera.
3. Mogu li se filterski elementi od sinteriranog metalnog praha prilagoditi specifičnim ciljevima propusnosti?
+
-
Da. Prilagođavanjem raspodjele veličine čestica praha, omjera gradacije, parametara zbijanja i uslova sinteriranja, proizvođači mogu konstruirati elemente filtera kako bi istovremeno ispunili definirane ciljeve propusnosti, veličine pora i mehaničke čvrstoće. Ovaj nivo prilagođavanja je posebno vrijedan u industrijskim okruženjima visokog{2}}pritiska i velikim-sistemima za proizvodnju vodonika.
Partner s NAVI Titanium za precizna rješenja za filtere od sinteriranog metala u prahu
Kako biste bili sigurni da filtracija radi savršeno, NAVI Titanium nudi projektiranosinterovani metalni prahfilter elementi koji su napravljeni baš onako kako vi želite. NAVI Titanium je posvećen proizvođač sinterovanog metalnog praha sa velikim iskustvom u sistemima praha na bazi titana, nikla-i nerđajućeg čelika. Pomažu u PEM elektrolizi, tretmanu otpadnih voda, proizvodnji poluvodiča i mnogim drugim industrijskim potrebama filtera. Naši jedinstveni oblici pora mogu biti od 5 do 80 μm, a naši titanijumski prahovi visoke{6}}čistoće i niskog-kiseonika osiguravaju da provodljivost ostane stabilna i da proizvod traje duže. NAVI Titanium nudi kompletna rješenja koja su prilagođena vašim procesnim potrebama, od pomoći da odaberete prave materijale do isporuke gotovog proizvoda. Javite se odmah da razgovaramo o vašoj prijavi.
Pošaljite email nasales@navititanium.com da stupite u kontakt sa našim stručnim timom.
Reference
1. German, RM Sinterovanje: od empirijskih zapažanja do naučnih principa. Butterworth-Heinemann, 2014.
2. Thümmler, F., & Oberacker, R. Uvod u metalurgiju praha. Institut za materijale, London, 1993.
3. ASM International. Tehnologije i primjene metala praha, Priručnik za ASM, Vol. 7. ASM International, 1998.
4. Tuchkova, A., & Kolachev, BA "Uticaj kiseonika na svojstva kompaktnog praha titanijuma." Metalurgija praha i metalkeramika, tom. 42, br. 3–4, 2003.
5. Messing, GL, & Stevenson, AJ "Toward Pore-Free Ceramics." Science, Vol. 322, No. 5900, 2008, str. 383–384.
6. Međunarodna organizacija za standardizaciju. ISO 4793: Laboratorijski sinterovani (fritirani) filteri - Klasifikacija poroznosti, klasifikacija i oznaka. ISO, Ženeva.
